Konzept zur Wiederbelebung des Wasserturms am Ostkreuz.
Berlin Friedrichshain, 2014.
Das Konzept der Umnutzung des Wasserturm entstand in Zusammenarbeit mit dem Kaufinteressenten im Rahmen eines anonymen Bieterverfahrens. Der Verkäufer des Denkmals legte Wert auf eine öffentliche Nutzung, die dem neuen Verkehrsknotenpunkt Bahnhof Ostkreuz entspricht sowie auf die rechtliche und bautechnische Machbarkeit des Konzeptes. Das Bieterverfahren konnte gewonnen werden.

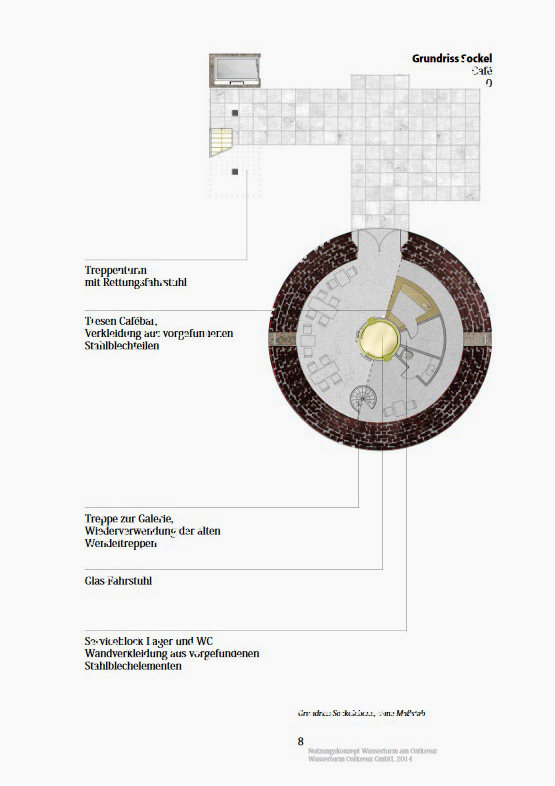

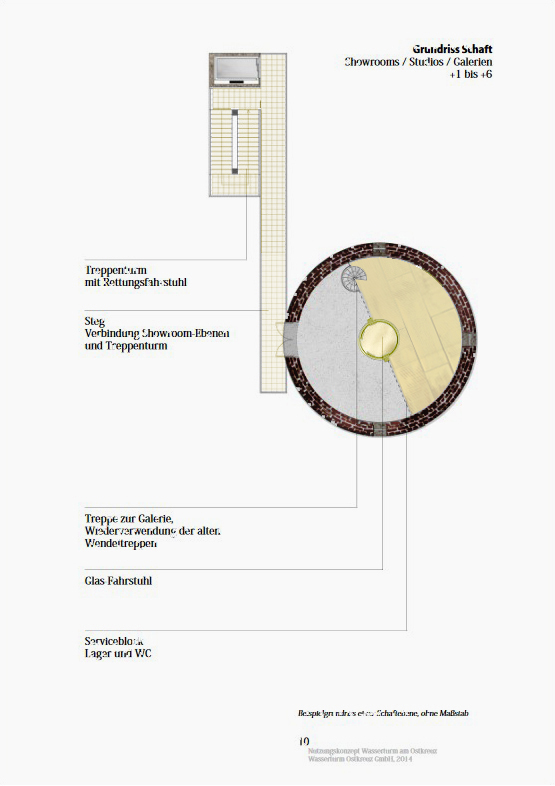

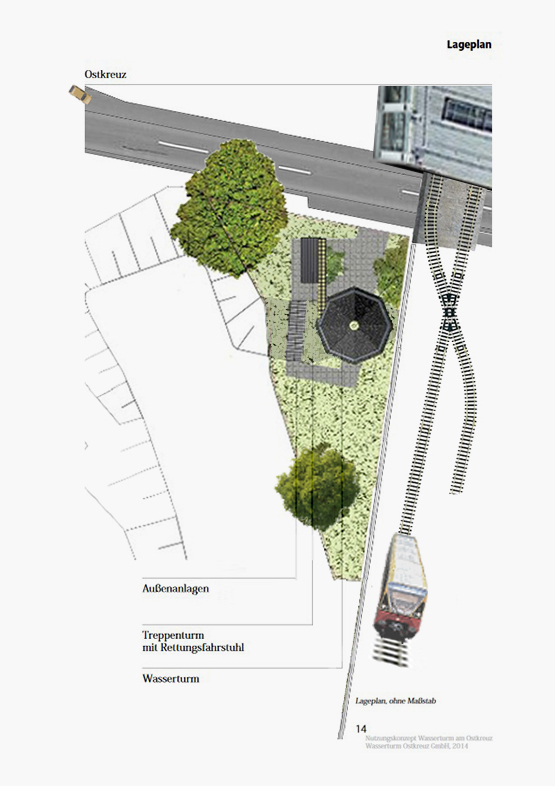

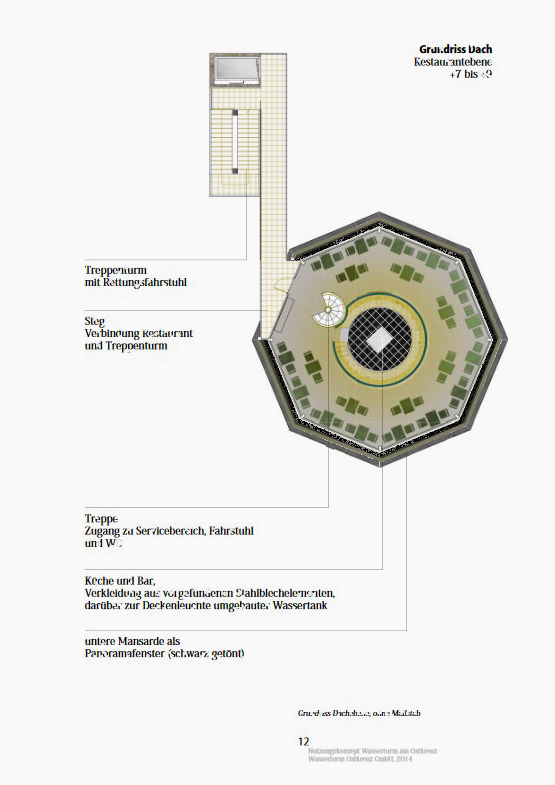

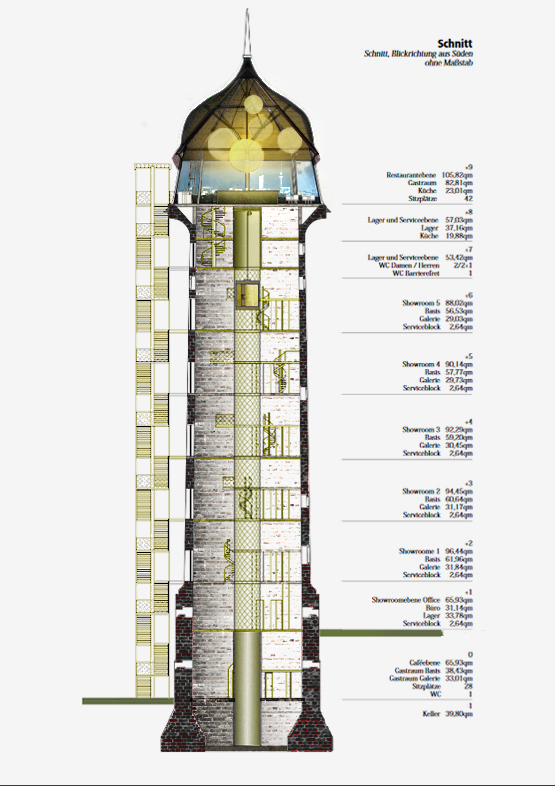

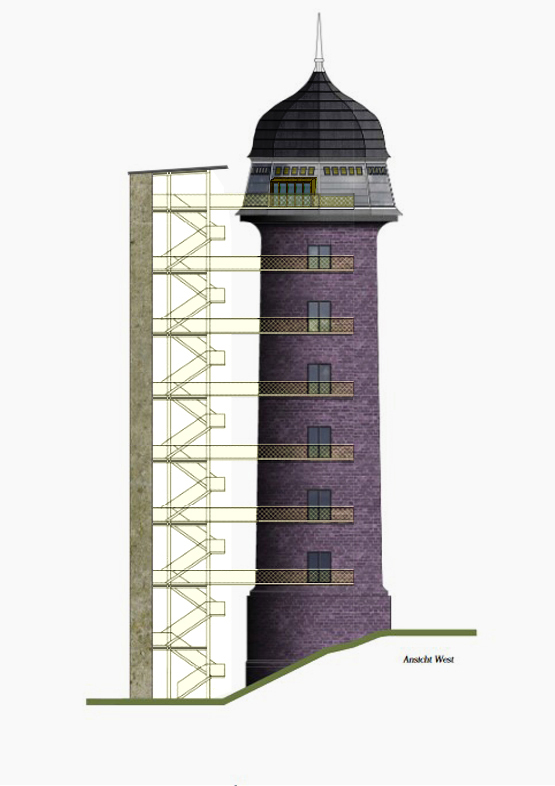

LAGEPLAN | GRUNDRISS Sockel | GRUNDRISS Schaft | GRUNDRISS Spitze | SCHNITT | ANSICHT
_____________________________________
FUNKTIONEN – FLÄCHEN
_____________________________________
[+9]
Restaurantebene . . . . . . 105,82 m²
Gastraum . . . . . . . . . . 82,81 m²
Küche. . . . . . . . . . . . 23,01 m²
Sitzplätze . . . . . . . . . . . . 42
_____________________________________
[+8]
Lager und Serviceebene . . . 57,03 m²
Lager. . . . . . . . . . . . 37,16 m²
Küche. . . . . . . . . . . . 19,88 m²
_____________________________________
[+7]
Lager und Serviceebene . . . 53,42 m²
WC Damen / Herren . . . . . . . 2/2+1
WC Barrierefrei . . . . . . . . . . 1
_____________________________________
[+6]
Showroom 5 . . . . . . . . . 88,02 m²
Basis. . . . . . . . . . . . 56,53 m²
Galerie. . . . . . . . . . . 29,03 m²
Serviceblock. . . . . . . . . 2,64 m²
_____________________________________
[+5]
Showroom 4 . . . . . . . . . 90,14 m²
Basis. . . . . . . . . . . . 57,77 m²
Galerie. . . . . . . . . . . 29,73 m²
Serviceblock. . . . . . . . . 2,64 m²
_____________________________________
[+4]
Showroom 3 . . . . . . . . . 92,29 m²
Basis. . . . . . . . . . . . 59,20 m²
Galerie. . . . . . . . . . . 30,45 m²
Serviceblock. . . . . . . . . 2,64 m²
_____________________________________
[+3]
Showroom 2 . . . . . . . . . 94,45 m²
Basis. . . . . . . . . . . . 60,64 m²
Galerie. . . . . . . . . . . 31,17 m²
Serviceblock. . . . . . . . . 2,64 m²
_____________________________________
[+2]
Showroom 1 . . . . . . . . . 96,44 m²
Basis. . . . . . . . . . . . 61,96 m²
Galerie. . . . . . . . . . . 31,84 m²
Serviceblock. . . . . . . . . 2,64 m²
_____________________________________
[+1]
Showroomebene Office . . . . 65,93 m²
Büro . . . . . . . . . . . . 31,14 m²
Lager. . . . . . . . . . . . 33,78 m²
Serviceblock. . . . . . . . . 2,64 m²
_____________________________________
[E]
Caféebene. . . . . . . . . . 65,93 m²
Gastraum Basis . . . . . . . 38,43 m²
Gastraum Galerie . . . . . . 33,01 m²
Sitzplätze . . . . . . . . . . . . 28
WC. . . . . . . . . . . . . . . . . 1
_____________________________________
[-1]
Technik. . . . . . . . . . . 39,80 m²
_____________________________________
_____________________________________
░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░

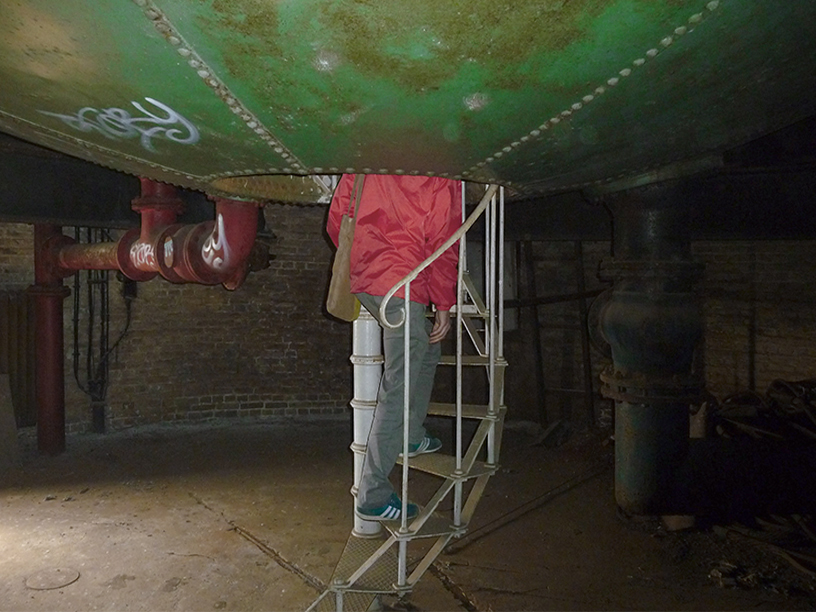

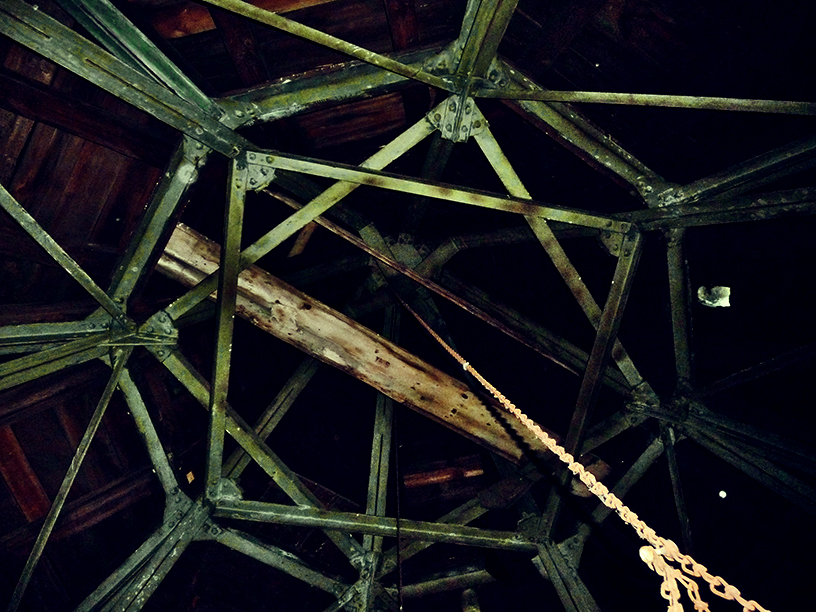

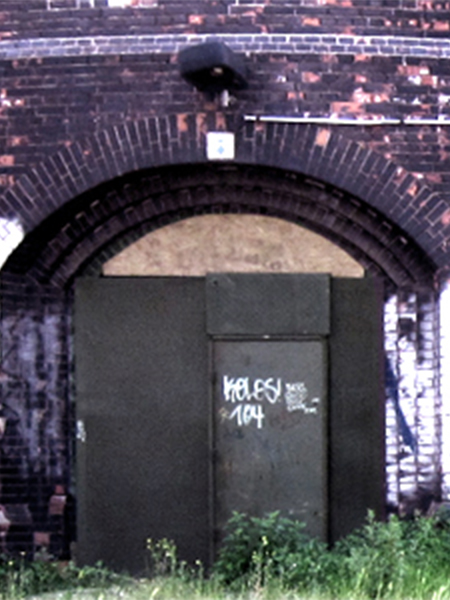

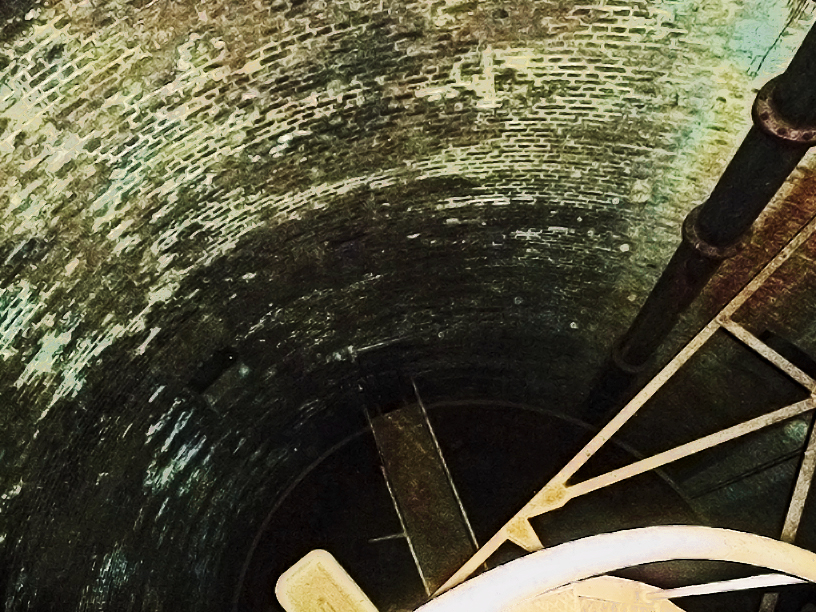

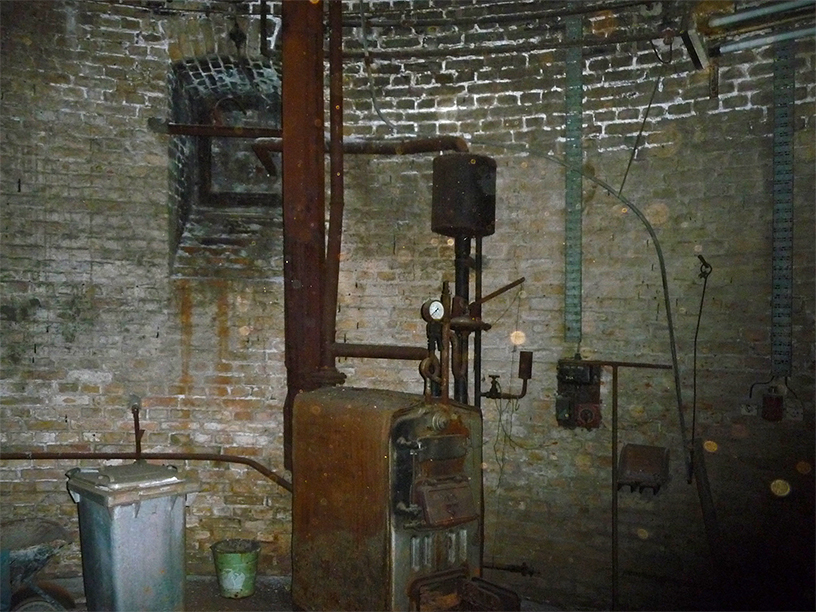

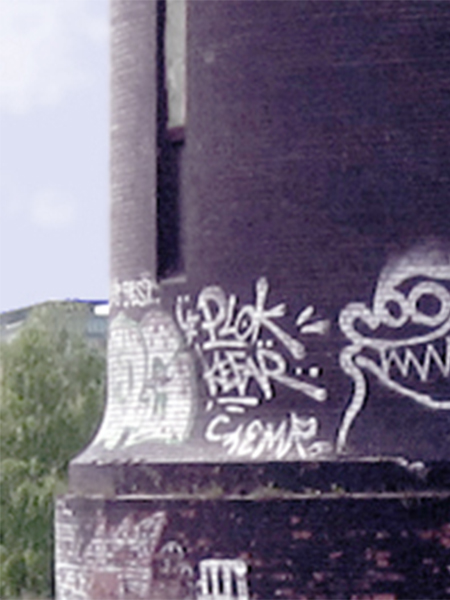

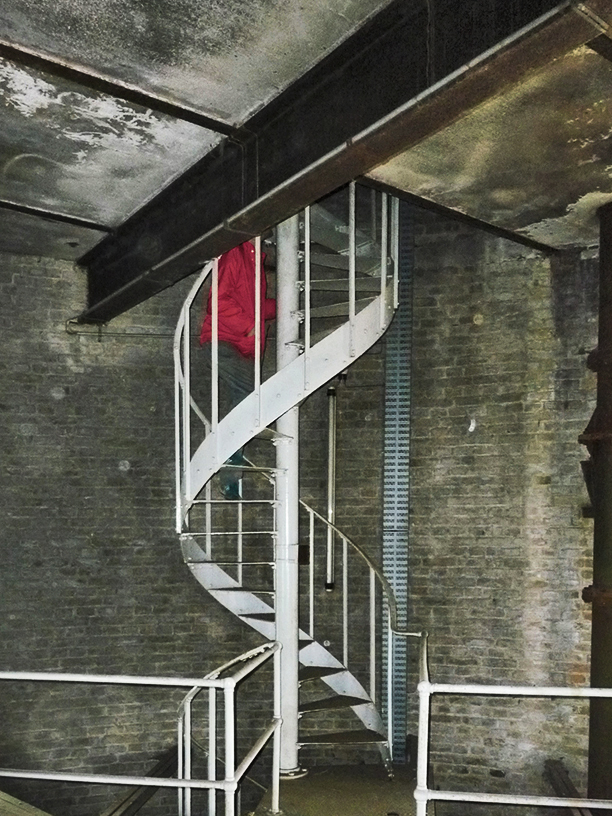

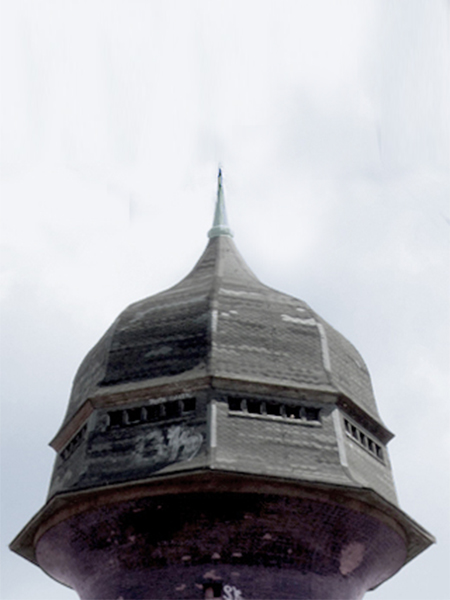

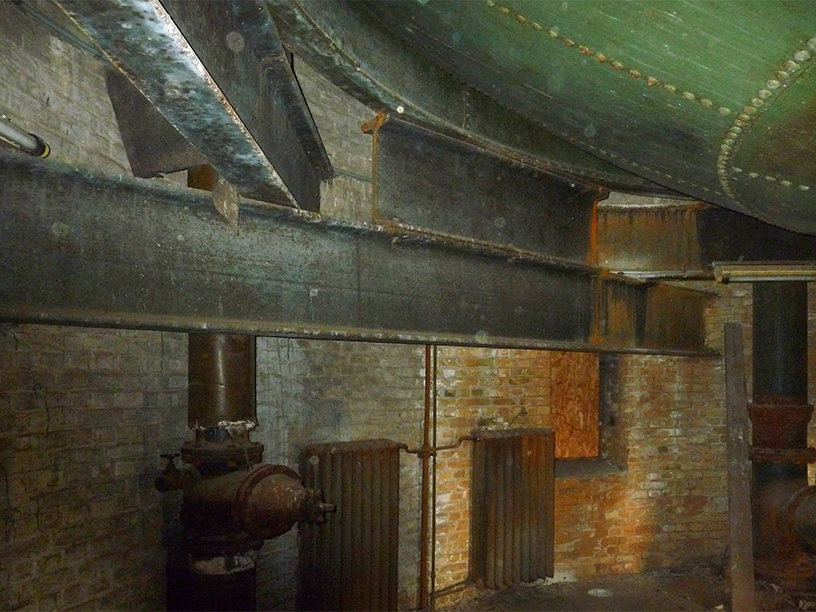

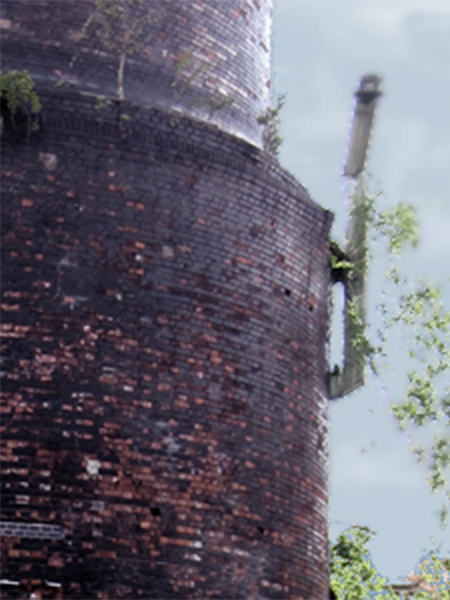

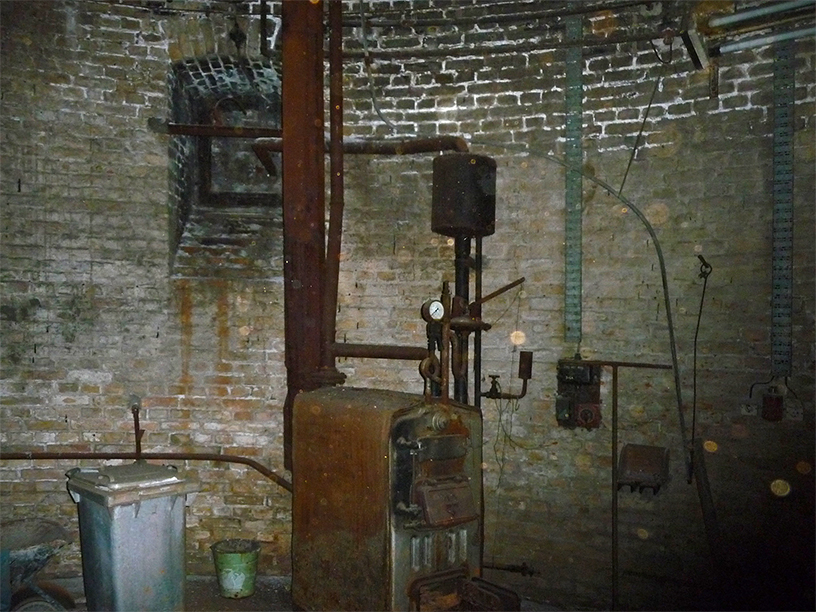

BESTAND
